Al planificar un proyecto solar comercial o industrial (C&I) en un techo metálico, muchos gerentes de compras consideran los L-feet simplemente como una pieza estándar e intercambiable de aluminio. Sin embargo, los ingenieros EPC experimentados y los instaladores solares saben que una diferencia de solo 20 mm en altura puede ser el factor decisivo entre un proyecto altamente eficiente y de larga duración, y un costoso fallo de ingeniería.

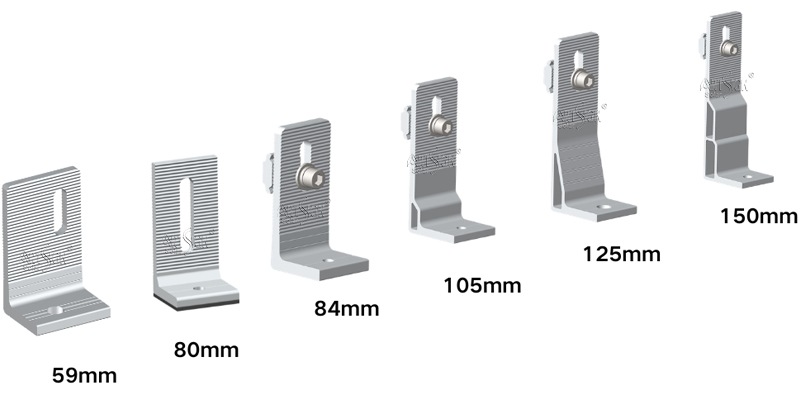

En Art Sign, ofrecemos una gama completa de alturas de L-feet para paneles solares: 59mm, 80mm, 84mm, 105mm, 125mm y 150mm. Todos nuestros L-feet están diseñados con compatibilidad universal con rieles solares, lo que les permite encajar perfectamente con todos los rieles solares y componentes de montaje estándar del mercado.

Pero, ¿por qué es importante contar con tantas alturas diferentes? Analicemos en profundidad las razones de ingeniería detrás de la dimensión de los L-feet.

3 problemas críticos del techo resueltos por la selección de altura de los L-feet
Seleccionar la altura perfecta de los L-feet aborda directamente tres de los desafíos más comunes en instalaciones solares en techos metálicos:

1. Eliminación de conflictos por la altura de la corrugación

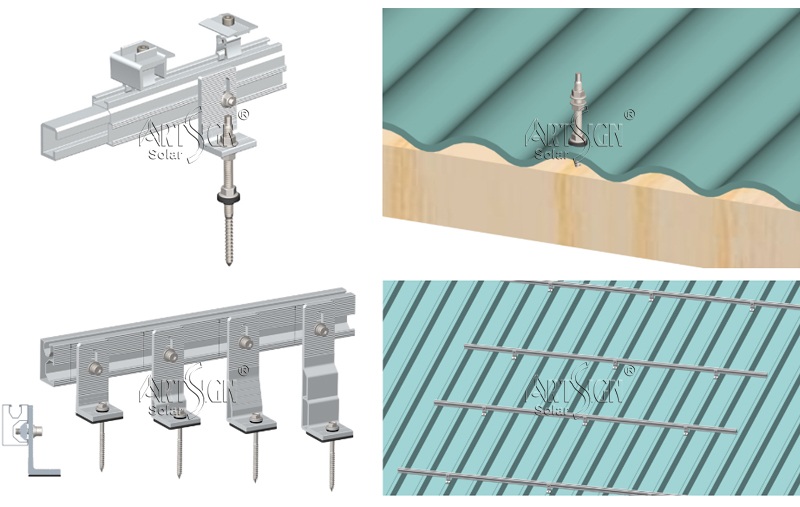

Montaje solar en techo metálico, los techos vienen en innumerables perfiles, incluidos diseños trapezoidales, de junta alzada (standing seam) y corrugados, cada uno con alturas de nervio o de onda muy diferentes. Si un instalador usa un L-foot demasiado bajo, el riel solar horizontal presionará directamente o aplastará las crestas del techo al apretarlo. Esto no solo daña la lámina del techo, sino que también compromete la integridad estructural del sistema de soporte. Elegir un L-foot con la altura correcta garantiza la separación adecuada sobre el perfil de corrugación específico de su techo.

Cuando los paneles se montan demasiado cerca del techo, el aire caliente queda atrapado debajo. Al aumentar a un perfil de L-feet más alto (por ejemplo, pasar de 80 mm a 105 mm o 125 mm), se crea un espacio de aire mayor. Esto mejora la convección natural y la refrigeración, lo que puede evitar puntos calientes y desbloquear una ganancia permanente a largo plazo en la generación de energía de varios puntos porcentuales.

Muchos techos comerciales e industriales antiguos sufren de hundimientos estructurales, asentamientos o alineaciones irregulares de las correas. Si se utilizan L-feet uniformes y cortos en un techo irregular, el sistema solar final quedará ondulado, creando tensiones mecánicas desiguales en los paneles. Utilizar una combinación de diferentes alturas de L-feet, junto con los rangos de ajuste vertical (orificios ranurados) incorporados en nuestros diseños, actúa como un "salvavidas" de construcción, permitiendo a los equipos de instalación lograr una matriz solar perfectamente nivelada y plana incluso en techos imperfectos.

Matriz de alturas de L-feet Art Sign y guía de aplicación

Fiabilidad 100% a prueba de fugas
Sin importar qué altura elija, la integridad del techo es nuestra máxima prioridad. Cada L-foot de Art Sign viene equipado con una almohadilla de goma EPDM de alta calidad y alta resistencia en la base. Al fijarse, el EPDM se comprime perfectamente alrededor del orificio del tornillo, creando una barrera duradera resistente a los rayos UV, a la intemperie y que garantiza una protección 100% impermeable durante los 25 años de vida útil de su sistema solar.

¿Listo para optimizar su próximo proyecto en techo metálico?
Elegir la altura correcta de los L-feet es una inversión tanto en la seguridad como en el retorno de inversión financiero de su sistema solar. Ya sea que necesite una solución de bajo perfil de 59 mm para una zona de alta carga de viento o un soporte de 150 mm para máximo flujo de aire, Art Sign tiene la experiencia de ingeniería para respaldar su proyecto.
¡Contacte hoy al equipo de ingeniería de Art Sign para compartir los planos de su techo! Le proporcionaremos cálculos estáticos gratuitos y recomendaremos la configuración personalizada perfecta de L-feet para su proyecto.
