Sistema de montaje de techo plano solar este-oeste

Sistema de montaje de techo plano solar este-oeste

Sistema de montaje de techo plano solar este-oeste que se puede instalar en techo plano de hormigón y techo de metal, mientras que el grado se puede fijar 10 grados u otra solicitud personalizada.

Artículo No.:
AS-FR-EWTK
Tiempo de espera:
7-15 days for LCL, 20 days for FCL
Origen del producto:
China
Puerto de embarque:
Xiamen port, China
Pago:
100% TT, L/C at sight
Tratamiento de superficies:
natural or black

Consulta ahora

Detalle del producto

Sistema de montaje de techo plano solar este-oeste

Ángulo de inclinación de 10°, dentro de una carga de viento de 43 m/s, siempre que la longitud del módulo solar sea de 1100 mm, dos módulos pueden compartir una pata trasera.

Si la longitud del módulo solar es superior a 1100 mm, o la carga del viento es superior a 43 m/s, cada módulo debe usar una pata trasera separada.

Además de la inclinación de 10° mencionada anteriormente, también tenemos una inclinación de 15° y 20° para elegir.

· Caracteristicas de diseño

① Adecuado para techos planos de hormigón y suelo.
② El ángulo se puede fijar 10 ° o personalizar.
③ Adecuado para orientación de panel horizontal y vertical.

④ Panel solar instalado con orientación este y oeste, optimiza el espacio del techo al aumentar la producción de energía.

⑤ Soluciones simples de montaje solar en techo plano con menos piezas necesarias, menos trabajo en el sitio.

⑥ Adecuado para instalaciones en techos planos comerciales y residenciales.

· Tratamiento superficial:
10μm de espesor. Aluminio anodizado, tornillos y tuercas de acero inoxidable 304.

· Fuerza de diseño:
adecuado para diferentes rangos de carga de viento y carga de nieve.

· Certificación:
Australia AS/NZS 1170.2-Informe de carga de viento; Informe SGS: prueba química y física.

Diseño de panel vertical o diseño de panel horizontal

Categoría : Montaje en techo plano

Adecuado para	techo plano de hormigón y techo de metal
Módulo	Película delgada enmarcada
Material y tratamiento de superficie	10um de grosor. Aluminio anodizado 6005-T5, pernos y tuercas de acero inoxidable 304
Color	plata, negro o requisito del cliente
Orientación del módulo	Paisaje y retrato
Carga de viento	Máx. 60 m/s
Carga de nieve	Máx. 1,5kn/m2
Estándares	Australia AS/NZS 1170.2, CE, SGS, DIN 1055, JIS
Garantía	20 años


AS-DEC	AS-DMC

AS- AFL-03	D10	AS-ABL-03-10EW

AS-A-A160	AS-ABL-03-D15	AS-ABL-03-D 20

Paso 1

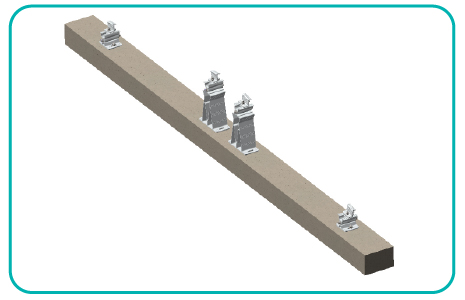

Patas fijas a la cimentación de hormigón o al suelo.

Paso 2

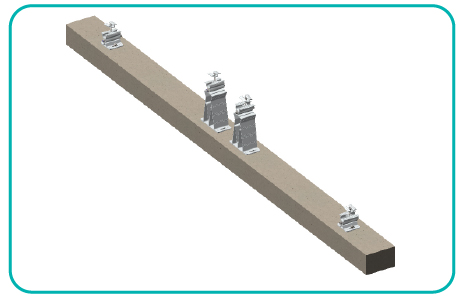

Fije los rieles de aluminio Art Sign Solar con las patas.

Paso 3

Instalación de paneles solares, fíjelos con abrazadera media solar, abrazadera final.

Sistema de montaje de techo plano solar este-oeste
